ما هو الترباس الكتف الصف 12.9؟

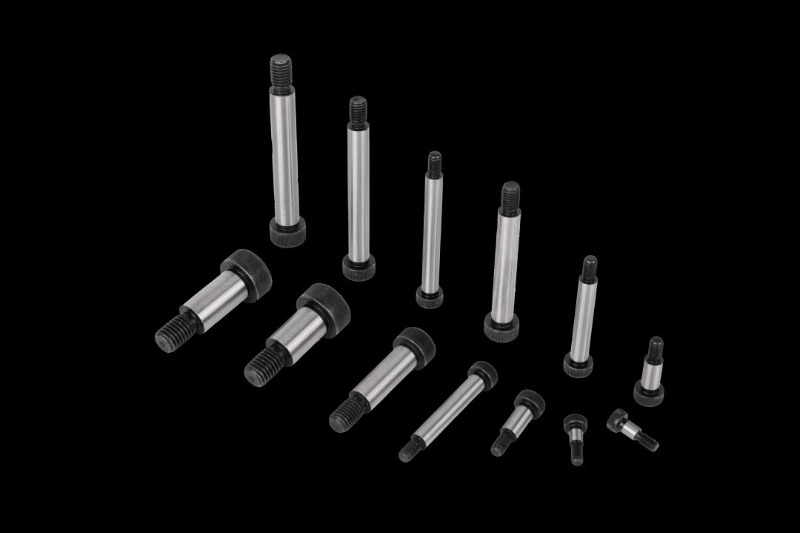

درجة 12.9 الترباس الكتف ، المعروف أيضًا باسم برغي كتف العمود أو مسمار الكتف السداسي الداخلي، هو قفل عالي الدقة بكتف أملس وخيط جزئي، مصمم خصيصًا لتطبيقات الحركة عالية القوة والدقة.
الميزات
الميزات الهيكلية
يتكون مسمار التوصيل من الدرجة 12.9 من ثلاثة أجزاء رئيسية:
رأس الترباس: مصممة بشكل شائع برؤوس سداسية داخلية أو خارجية لسهولة التركيب والإزالة ذات عزم الدوران العالي.
الكتف السلس: تم تصنيعه بدقة لضمان ثبات المكونات الدوارة أو المنزلقة.
نهاية مترابطة: استخدام تصميم ملولب جزئيًا لضمان تثبيت آمن وتحسين قدرة الحمل.
الميزات الرئيسية
قوة فائقة: مصنوع من سبائك الصلب (مثل SCM435)، مع قوة شد ≥1220MPa، مما يضمن الموثوقية في التطبيقات ذات الأحمال العالية.
التحمل الدقة: يتم التحكم بشكل صارم في قطر الكتف، والطول، والمحورية لضمان تحديد الموقع الدقيق والملاءمة المنزلقة للمكونات الميكانيكية.
مقاومة للاهتراء ودائم: تشمل المعالجات السطحية التبريد، أو السواد، أو الفوسفات، أو الطلاء بالنيكل، مما يحسن مقاومة التآكل ومقاومة التآكل.
أداء عزم الدوران العالي: قادرة على تحمل عزم الدوران العالي، ومناسبة للآلات الثقيلة وبيئات التحميل عالية الديناميكية.
تطبيقات مسامير الكتف من الدرجة 12.9
نظرًا لقوتها العالية، وتصنيعها الدقيق، وقابليتها للتكيف مع الحركة، يتم استخدام مسمار الكتف بدرجة 12.9 على نطاق واسع في العديد من الصناعات، خاصة في السيناريوهات ذات التحميل العالي ومتطلبات الدقة العالية.

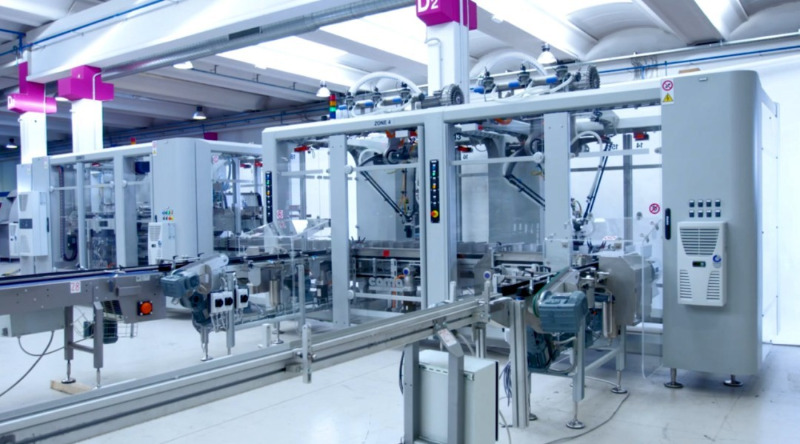

معدات الآلات
في الآلات الآلية، وأدوات الآلات الدقيقة، ومعدات خط الإنتاج، يتم استخدام مسامير الكتف لدعم وانزلاق المكونات، مما يضمن التشغيل السلس للمعدات.
القضبان المنزلقة وآليات التوجيه: التأكد من دقة الحركة الخطية أو الدوارة.
أنظمة النقل: يستخدم كمسامير تثبيت لتوصيل القضبان ومقاعد التحمل، مما يقلل من تآكل الأجزاء المتحركة.
الرقصات والأدوات: تركيبات لتحديد المواقع والتثبيت الثابت، مما يحسن دقة الإنتاج.

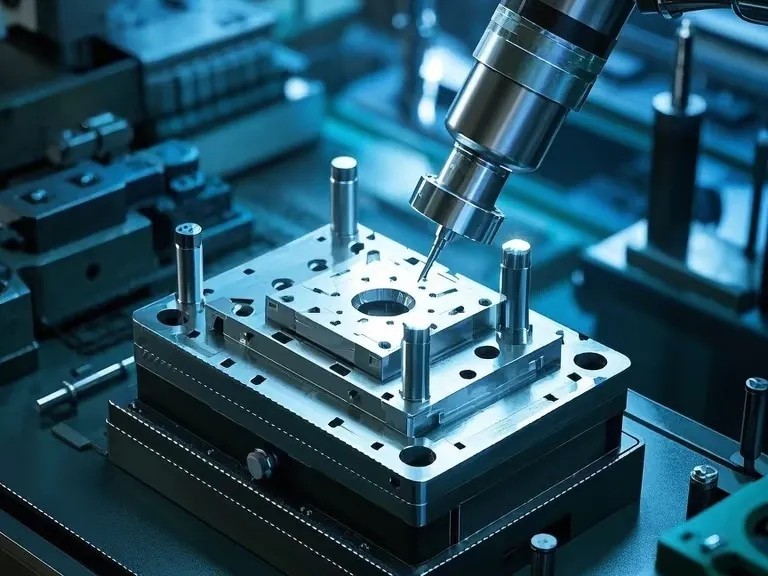

تصنيع القالب
قوالب الحقن: يستخدم في المتزلجون وألواح التوجيه وآليات تحديد المواقع لضمان فتح وإغلاق القالب بشكل سلس.
ختم يموت: يستخدم لتثبيت دبوس التوجيه وتجميعات المنزلق لتحسين عمر القالب ودقته.

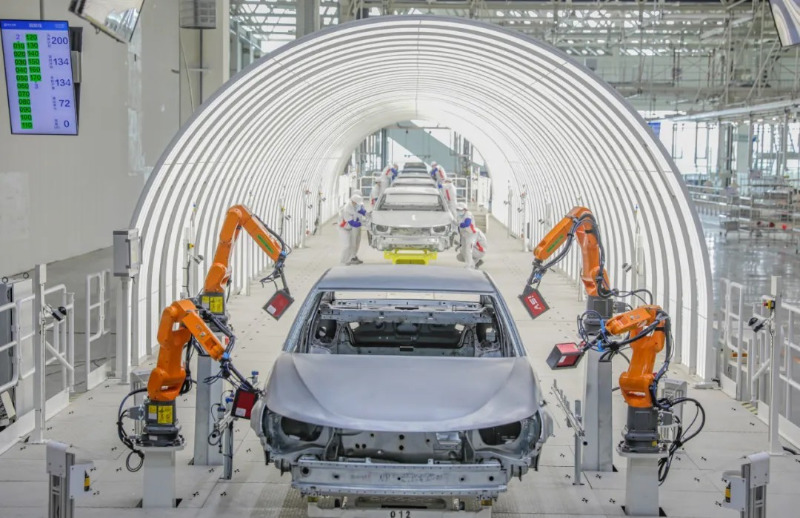

صناعة السيارات
تُستخدم مسامير الكتف من الدرجة 12.9 على نطاق واسع في تصنيع السيارات للمحركات وأنظمة التعليق وأنظمة الكبح.
مكونات المحرك: قم بتوصيل الأذرع المتأرجحة، وقضبان التوصيل، وآليات الصمامات، مما يضمن الاستقرار أثناء التشغيل عالي السرعة.
أنظمة التعليق: استخدم ممتصات الصدمات ووصلات ذراع التحكم لتحمل الاهتزازات والتأثيرات عالية التردد.
أنظمة الفرامل: يستخدم في مساميك الفرامل والقضبان المنزلقة، مما يوفر مقاومة لدرجات الحرارة العالية وقدرة تحميل عالية.

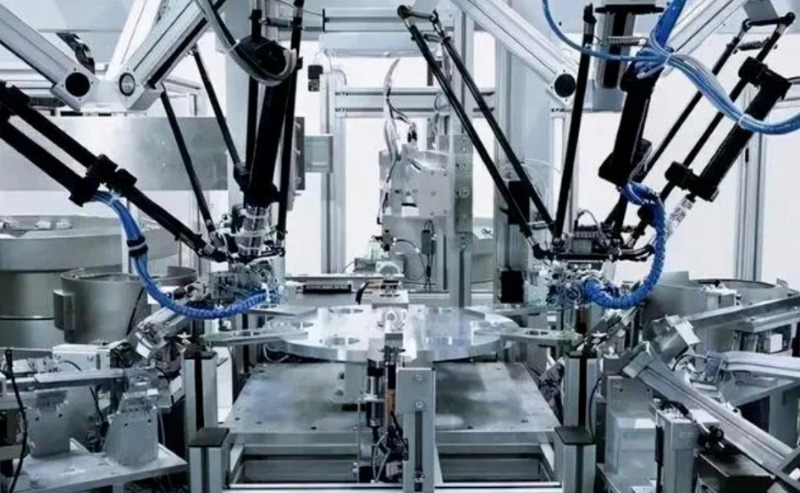

المعدات الإلكترونية والأتمتة
مفاصل الروبوت: تستخدم كمحاور دوارة لضمان تحديد الموقع الدقيق والحركة المرنة للأذرع الآلية.
خطوط التجميع الآلي: يستخدم لأجهزة التمرير وأجهزة التوجيه لتحسين استقرار المعدات ودقتها.

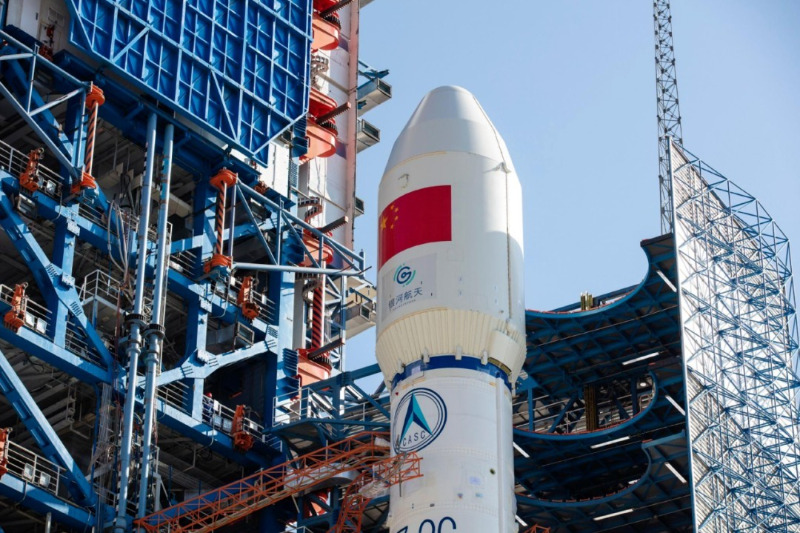

الفضاء الجوي
نظام التحكم في الطيران: يستخدم للتحكم في دوران وتوصيل أسطح التحكم واللوحات والمكونات الأخرى.
الذراع الروبوتية الفضائية: يوفر نقطة محورية دورانية عالية الدقة، مما يضمن الاستقرار والموثوقية.

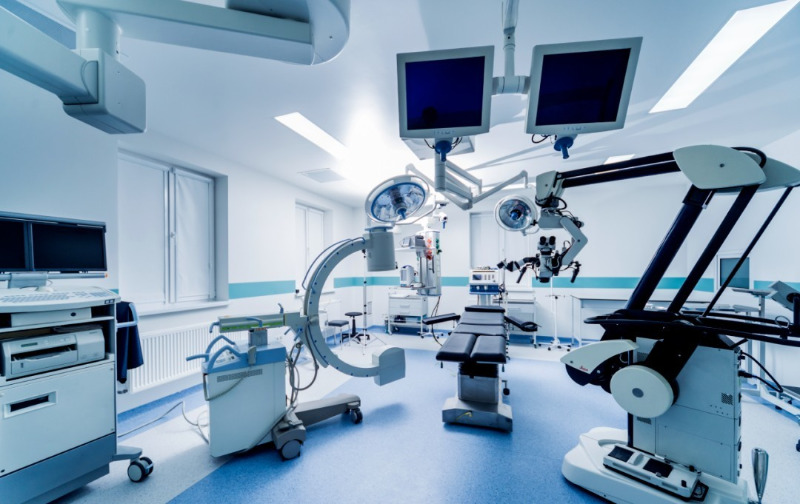

المعدات الطبية
أجهزة الأشعة السينية وأجهزة التصوير المقطعي: يستخدم لقضبان الشرائح والأجزاء المتحركة لضمان التشغيل الدقيق للمعدات.
الروبوتات الجراحية: يستخدم لمفاصل الذراع الآلية لضمان التحكم الدقيق والثبات.

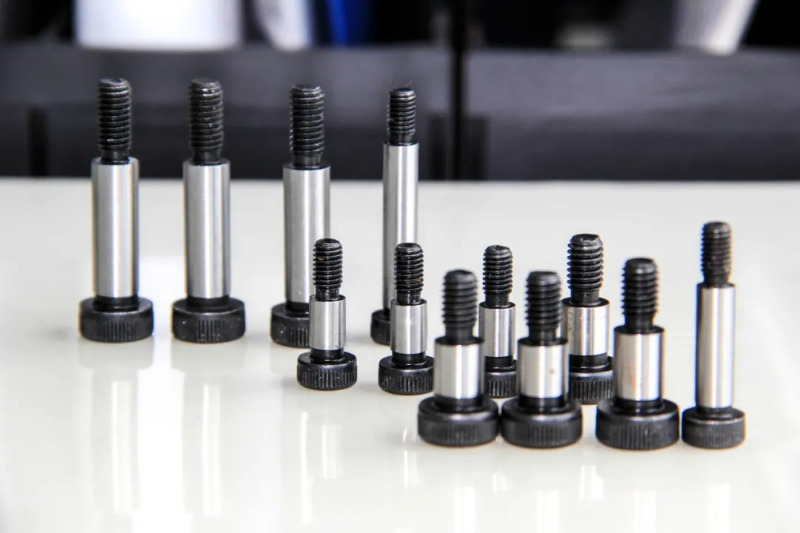

عملية تصنيع مسمار الكتف من الدرجة 12.9
المواد الرئيسية
تشمل المواد الشائعة لمسامير الكتف من الدرجة 12.9 ما يلي:
SCM435 (سبائك الصلب): صلابة جيدة ومقاومة التعب، ومناسبة لبيئات تحميل الصدمات.
الفولاذ المقاوم للصدأ (304، 316 لتر): مقاومة للتآكل، ولكن بقوة أقل، وتستخدم في الغالب في المعدات الغذائية والطبية.
عملية الإنتاج
1. قطع المواد: قطع دقيق للقضبان الفولاذية عالية القوة.
2. التصنيع باستخدام الحاسب الآلي الدقة: تدوير رأس الترباس والكتف والجزء الملولب لضمان التفاوتات الصارمة.
3. تصنيع الخيوط: لف الخيط لتحسين القوة وعمر التعب.
4. المعالجة الحرارية: التبريد والتلطيف لتحسين الصلابة ومقاومة التآكل.
5. المعالجة السطحية: الجلفنة والسواد والفوسفات لتعزيز مقاومة التآكل.
6. فحص الجودة: استخدام آلة قياس الإحداثيات واختبار الصلابة واختبار عزم الدوران لضمان الدقة العالية والاتساق. وهو مادة قابلة للتآكل ولكن قوتها أقل، ويستخدم في الغالب في المواد الغذائية والمعدات الطبية.
معايير الصناعة
يجب أن يتوافق إنتاج مسامير الكتف مع المعايير الدولية لضمان أدائها وموثوقيتها.
ايزو 7379: معيار للأبعاد والمواد والتفاوتات في مسامير الكتف المترية.
الدين 923: المعيار الألماني، يستخدم على نطاق واسع في السوق الأوروبية.
أسم B18.3: مواصفات مسامير الكتف القياسية الأمريكية، المطبقة في سوق أمريكا الشمالية.
جيس ب 1180: المعيار الياباني المستخدم في تصنيع الآلات الدقيقة.
تحدد هذه المعايير قطر الكتف، وتفاوتات الطول، ومواصفات الخيط، وقوة الشد، ومعالجة السطح لضمان ثبات البراغي وتوافقها في البيئات القاسية.
كيفية اختيار الترباس الكتف الأيمن؟
عند اختيار مسامير الكتف، ضع في اعتبارك العوامل التالية:
متطلبات التحميل: تحديد قوة الشد وعمر الكلال المطلوبة.
أبعاد الكتف: ضمان التوافق مع المكونات المنزلقة أو الدوارة.
مواصفات الموضوع: حدد الخيط المتري أو الإمبراطوري المناسب للمعدات.
المعالجة السطحية: اختر طلاءًا مضادًا للتآكل، مثل الجلفنة أو السواد أو الفوسفات.
تعتبر مسامير الكتف من الدرجة 12.9 حاسمة في الآلات، وتصنيع السيارات، وصناعة القوالب، والأتمتة، والفضاء نظرًا لقوتها العالية، وتحملها الدقيق، وقدرتها على التكيف مع الحركة الديناميكية. إن معايير التصنيع الصارمة والأداء المتفوق تجعلها منتجًا أساسيًا في سوق أدوات التثبيت المتطورة.
هل استخدمت مسامير كتف من الدرجة 12.9 في صناعتك؟ لا تتردد في مشاركة تجربتك!
