صواميل الحافة: الميزات الهيكلية وسيناريوهات التطبيق ودليل الاختيار

شفة الجوز

هل هذه الشكاوى مألوفة في ورش الآلات ومواقع بناء خطوط الأنابيب؟ تميل الصواميل العادية إلى "الانهيار" تحت الاهتزازات أو الأحمال الثقيلة، مما لا يؤدي إلى تأخير المشروع فحسب، بل يشكل أيضًا مخاطر على السلامة. لكن الفنيين ذوي الخبرة يعرفون أن استبدالهم بصامولة تحتوي على قرص غالبًا ما يحل المشكلة - وهذا هو صامولة الحافة. اليوم، سنشرح هذا "السلاح السحري المضاد للتفكك" بالتفصيل.

ما هي شفة المكسرات ؟

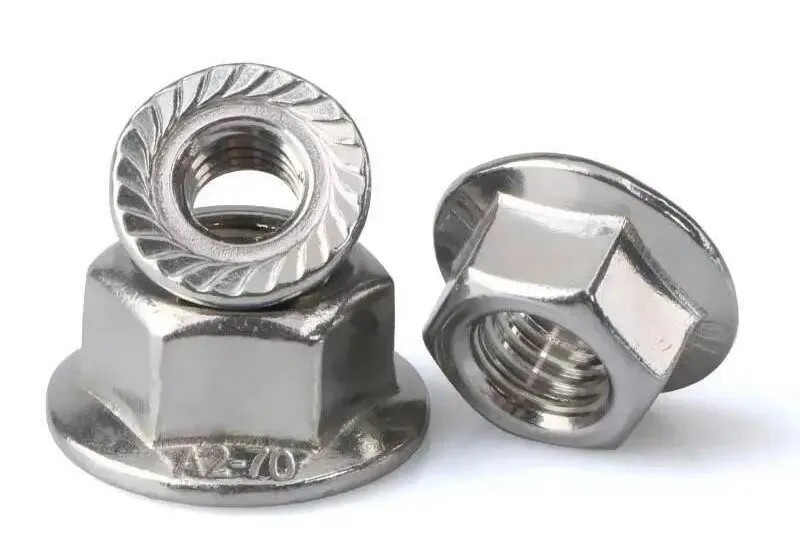

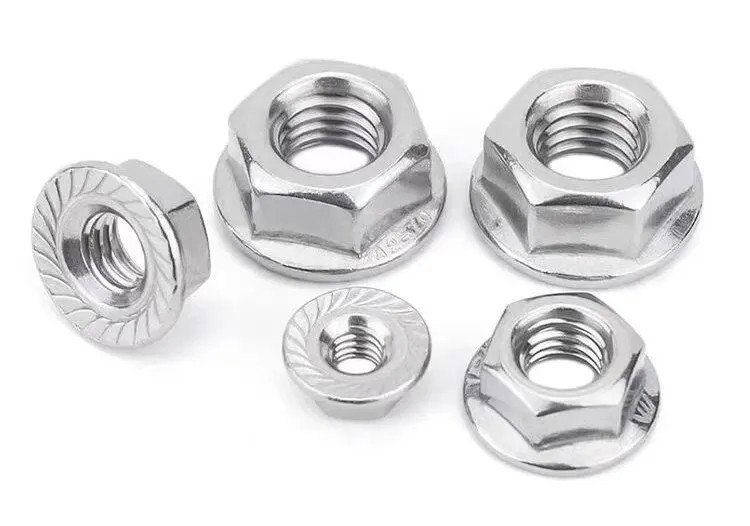

يختلف الجوز المحمّل بنابض، والمعروف أيضًا باسم الجوز المحمّل بالغسالة أو الجوز المسنن، عن الجوز السداسي العادي في المظهر - فهو يحتوي على "شفة" كبيرة في أحد طرفيه، مثل "الحذاء المسطح" للجوز، مع بعض الحواف التي تتميز بمسننات دقيقة أو خطوط متموجة. لا نقلل من هذا التصميم. إنه مفتاح استقرارها.

بالمقارنة مع الصمولة العادية، فإنه يلغي خطوتين: لا حاجة إلى غسالة إضافية، مما يسمح بالتركيب في خطوة واحدة؛ وليس هناك حاجة للتحقق بشكل متكرر من الغسالات غير المحاذاة، مما يؤدي إلى تحسين كفاءة التجميع بشكل كبير. خاصة في العمليات على ارتفاعات عالية أو الأماكن الضيقة، هذا التصميم "المتكامل" يوفر على العمال الكثير من الجهد.

جوهر المكسرات شفة

السبب الجذري لتفكيك المكسرات العادية يكمن في الضغط المركز والاحتكاك غير الكافي. تحل صواميل الفلنجة هذه المشكلة من خلال ثلاث ميزات تصميمية، والتي سنناقشها واحدة تلو الأخرى:

تشتت الضغط: تحويل "قوة نقطة الإبرة" إلى "قوة مستوية"

تقوم الحافة العريضة بتوزيع قوة شد الصمولة بالتساوي عبر سطح الأجزاء المتصلة، مع مساحة تلامس أكبر بـ 3-5 مرات من منطقة الصواميل العادية. وهذا يمنع حدوث مسافة بادئة على سطح قطعة العمل ويتجنب تجريد الخيط الناتج عن الضغط الموضعي المفرط، مما يقلل من خطر الارتخاء عند مصدره.

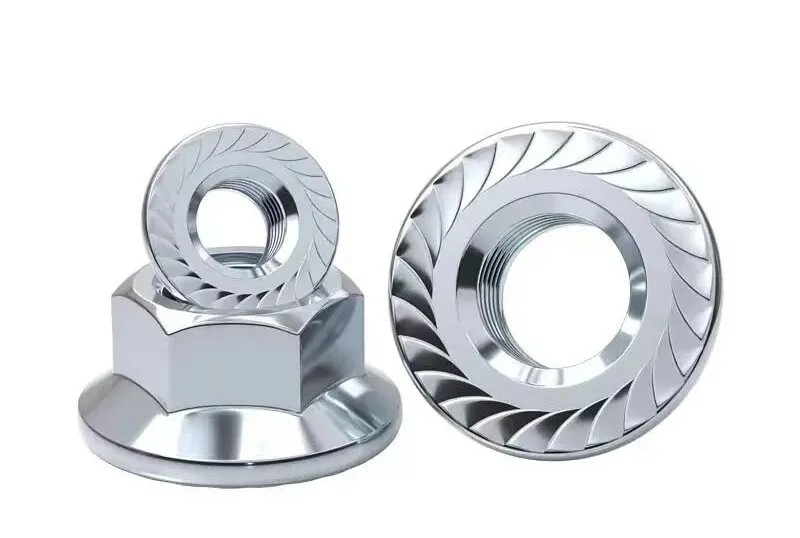

قفل المشاركة الميكانيكية: أسنان مسننة مثل "مخالب مضادة للانزلاق"

عند شد صامولة ذات شفة مسننة، تنخرط الأسنان المسننة مثل المخالب على سطح الأجزاء المتصلة، وتشكل قفلًا ميكانيكيًا. يعد هذا "القفل المادي" أكثر موثوقية من الاعتماد فقط على احتكاك الخيط لمنع الارتخاء؛ حتى مع وجود اهتزازات عالية التردد في المعدات، فإن الجوز لن "يدور وينزلق".

وظيفة الختم المساعدة: تحجب الشوائب لتعزيز المتانة

تتناسب الحافة بإحكام مع سطح قطعة العمل، مما يوفر درجة معينة من الختم لمنع الغبار والزيت وبقع الماء من الدخول إلى الفجوات الملولبة، مما يقلل من التآكل والصدأ، ويطيل عمر خدمة الاتصال.

شفة الجوز Avoidance Guide

صواميل الحافة ليست مناسبة لجميع السيناريوهات؛ اختيار النوع الخاطئ يمكن أن يكون مضيعة للمال. تذكر نقاط الاختيار الرئيسية هذه:

سيناريوهات خفيفة الحمل وخالية من الاهتزاز

بالنسبة لتطبيقات مثل إصلاح الخزانات المنزلية أو تجميع الأرفف الخفيفة، فإن المكسرات العادية مناسبة تمامًا. إن الميزة المضادة للارتخاء التي تتمتع بها صواميل الحافة ليست ضرورية ولا تؤدي إلا إلى زيادة التكاليف.

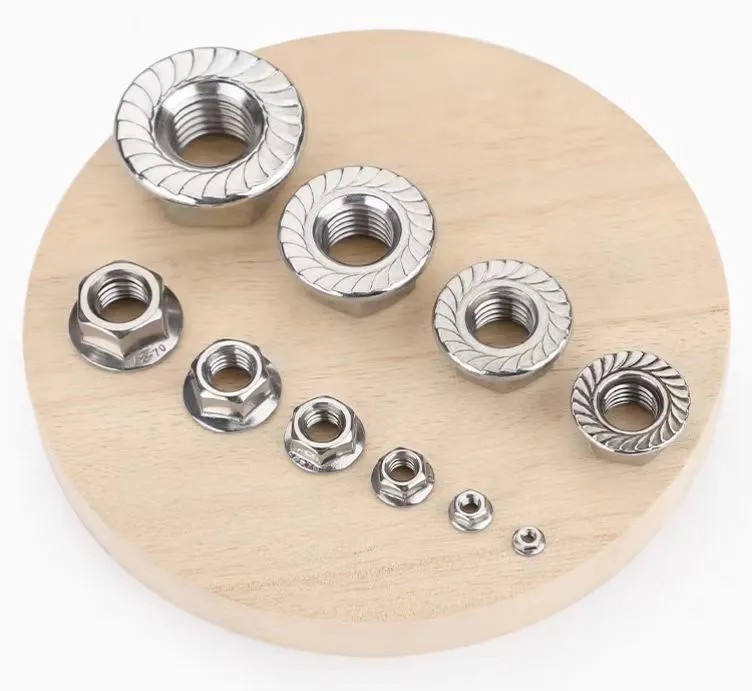

بالنسبة للأحجام الكبيرة جدًا، تأكد من توفرها قبل الطلب

تعتبر صواميل الفلنجة الأصغر من M20 شائعة، ولكن تلك الأكبر من M20 تكون في الغالب ذات تصميمات مسطحة وبدون أسنان، ولا يحتفظ بها المصنعون عمومًا في المخزون. يجب أن يتم تصميمها خصيصًا مسبقًا لتجنب التأخير الناتج عن طلبات اللحظة الأخيرة.

في البيئات ذات درجات الحرارة العالية/التآكل العالي، تعد المادة أمرًا أساسيًا

صواميل الفلنجة الفولاذية العادية A3 ليست مقاومة لدرجات الحرارة المرتفعة والتآكل. إذا تم استخدامها في خطوط الأنابيب الكيميائية أو معدات الغلايات، فيجب اختيار مادة سبيكة 35CrMoA، ويفضل أن يكون السطح مجلفنًا بالغمس الساخن للحصول على مقاومة أقوى للتآكل.

احتياطات الاستخدام

المبادئ الأساسية لاستخدام صامولة الفلنجة هي "الاختيار الصحيح للنوع والتركيب الموحد وظروف التشغيل المناسبة" لتجنب الارتخاء أو الفشل بسبب الاختيار أو التشغيل غير المناسب.

I. اختيار النوع ومطابقته: يعد الاختيار الصحيح أمرًا أساسيًا (اختر النوع وفقًا لظروف التشغيل والمواد المناسبة للبيئة ومطابقة المواصفات الدقيقة).

ثانيا. التركيب والتشغيل: التفاصيل تحدد الثبات (تنظيف أسطح التزاوج والتحكم في عزم الربط وتجنب استخدام غسالات إضافية).

ثالثا. ظروف التشغيل المناسبة: تجنب مخاطر الاستخدام (تجنب سوء الاستخدام في سيناريوهات معينة، وتوفير الحماية لبيئات خاصة، وحظر خلط المواد).

رابعا. الصيانة والفحص: إطالة عمر الخدمة (عمليات الفحص المنتظمة، واستبدال الصواميل المعطوبة في الوقت المناسب، وتجنب إعادة الاستخدام).
