غسالات مسطحة: الميزات الهيكلية وسيناريوهات التطبيق ودليل الاختيار

1. وسادة مسطحة

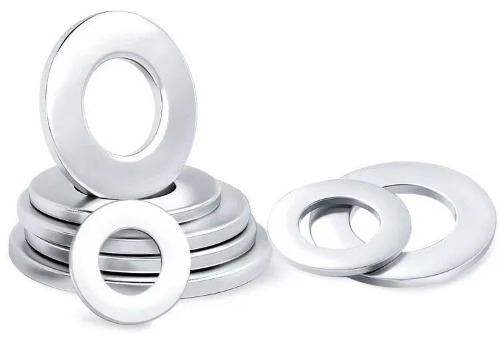

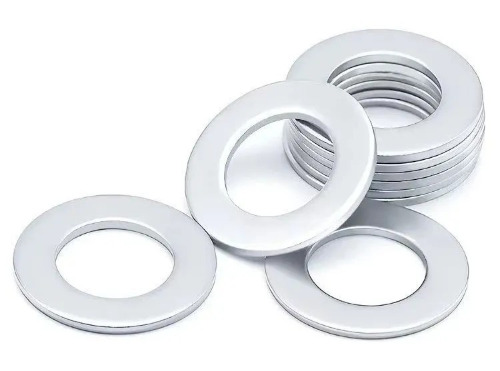

غسالة مسطحة هي غسالة معدنية دائرية مع ثقب في الوسط. عادة ما يكون مصنوعًا من لوحة حديدية وصلب غير قابل للصدأ ومواد أخرى من خلال عملية ختم. شكله يشبه الحلقة المسطحة.

ما هي الغسالة المسطحة؟

الغسالات المسطحة ، المعروفة أيضًا باسم الغسالات المسطحة ، هي أجزاء ميكانيكية شائعة تستخدم بشكل أساسي لتوفير سطح تلامس مسطح بين السحابات مثل البراغي والمكسرات والموصلات. عادة ما يتم ختم الغسالات المسطحة من المواد المعدنية وتكون دائرية في الشكل مع فتحة في الوسط. يمكن تخصيص حجم ومواصفات الفتحة وفقًا للاحتياجات المحددة.

الوظيفة الرئيسية للغسالات المسطحة

زيادة منطقة الاتصال

تتمثل إحدى الوظائف الرئيسية للغسالات المسطحة في تقليل التآكل والتلف بفعالية عن طريق زيادة منطقة التلامس بين المسمار والآلة. عندما لا يكون هناك غسالة مسطحة ، قد يتركز سطح التلامس بين المسمار والآلة على نقطة صغيرة ، مما يسبب ضغطًا كبيرًا ، مما سيؤثر بشكل مباشر على عمر خدمة الجهاز مع مرور الوقت. تحمي الغسالات المسطحة الأجزاء الرئيسية من المعدات عن طريق زيادة منطقة التلامس هذه.

تفريق الضغط

تستخدم الغسالات المسطحة بشكل أساسي لتقليل الضغط. عندما تكون القوة المحورية لتشديد بعض الأجزاء كبيرة ، يكون من السهل الضغط على الغسالات في شكل القرص. في هذا الوقت ، يمكن تغيير المادة ويمكن زيادة الصلابة لحل المشكلة. يمكن للغسالات المسطحة تشتيت الضغط بشكل فعال وتجنب الأضرار الناجمة عن الضغط المحلي المفرط.

منع الضرر

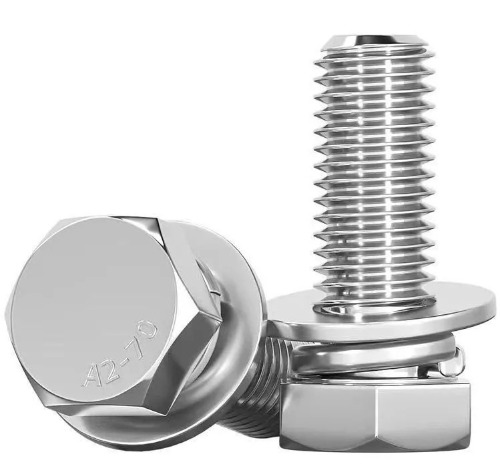

يمكن للغسالات المسطحة القضاء على الأضرار التي قد تسببها غسالات الزنبرك على سطح الماكينة عند إزالة البراغي. عند الاستخدام ، يجب استخدام غسالة زنبركية واحدة وغسالة مسطحة ، والغسالة المسطحة بجوار سطح الماكينة ، والغسالة الزنبركية بين الغسالة المسطحة والجوز. هذا يمكن أن يحمي سطح الماكينة من التلف بواسطة غسالة الربيع.

استخدام في تركيبة

عادة ما تستخدم غسالات المسطحة مع غسالات الزنبرك لتحقيق أفضل تأثير تشديد. غسالة مسطحة تناسب سطح الماكينة ، بينما يتم وضع غسالة الزنبرك بين الغسالة المسطحة والجوز. يمكن لهذا المزيج توزيع الضغط بشكل أفضل وبالتالي توفير حماية أفضل.

سيناريوهات تطبيق وسادة مسطحة

اتصال الترباس العادي

في اتصال الأجزاء الميكانيكية العادية ، يمكن للغسالات المسطحة أن تزيد من منطقة التلامس بين البراغي والمكسرات والأجزاء المتصلة ، وتفتيت الضغط ، وتقليل الضغط المحلي ، ومنع تلف سطح الأجزاء المتصلة. على سبيل المثال ، في تصنيع الأثاث ، يمكن استخدام غسالات مسطحة لإصلاح أرجل الطاولة للتأكد من أن الجدول مستقر ولا يهتز ؛ في المعدات الكهربائية ، يمكن استخدام غسالات مسطحة لحماية لوحات الدوائر لمنع الأضرار الناجمة عن الاهتزاز.

في كثير من الأحيان تفكيك اتصال الترباس

عندما تحتاج البراغي إلى تفكيكها بشكل متكرر ، يمكن أن يؤدي استخدام الغسالات المسطحة إلى تبسيط عملية التفكيك وحماية سطح الأجزاء المتصلة. على سبيل المثال ، يمكن أن تقلل منافذ التفتيش لبعض المعدات ، ومسامير التوصيل للأجزاء المنقولة ، وما إلى ذلك ، الغسالات المسطحة من الاحتكاك المباشر بين البراغي والأجزاء المتصلة ، وتجنب الخدوش السطحية ، وتوسيع عمر الخدمة.

تعويض عن انحراف ثقب الترباس

في بعض الحالات ، من أجل جعل ثقوب الترباس بين الجزءين المتصلتين يتوافقان بدقة ، قد يكون من الضروري زيادة قطر الفتحة للتعويض عن انحراف الموضع. عندما يتجاوز ثقب الترباس الحجم القياسي ، يمكنك التفكير في استخدام غسالة مسطحة. بالإضافة إلى ذلك ، من أجل تسهيل التثبيت والتعديل ، تم تصميم فتحة الترباس في بعض الأحيان كفتحة طويلة بحيث يمكن ضبط موضع تثبيت قطعة العمل في نطاق معين. في هذه الحالة ، قد يكون من الضروري استخدام غسالة مسطحة سميكة أو غسالة خاصة.

تقليل الإجهاد الضغط على سطح الضغط على الضغط

عندما تكون قوة الترباس عالية ويكون الإجهاد الضغط للأجزاء المتصلة منخفضة ، يمكن أن تساعد الغسالات المسطحة في تقليل الإجهاد الضغط على سطح الضغط. على سبيل المثال ، عند استخدام بعض البراغي عالية القوة مع أجزاء متصلة مصنوعة من مواد أكثر ليونة ، يمكن للغسالات المسطحة توزيع ضغط البراغي بالتساوي على سطح الأجزاء المتصلة ، مما يمنع الأجزاء المتصلة من التشوه أو التالفة بسبب الضغط المحلي المفرط.

مواد شائعة للغسالات المسطحة

مادة الصلب الكربوني

بالنسبة للغسالات المسطحة ، فإن المواد الفولاذية الكربونية الأكثر استخدامًا هي: ST12 ، ST13 ، Q235 ، Q215 ، Q195 ، إلخ. إنها جميعها مناسبة لغسالات مسطحة على مستوى 100HV (ملاحظة: 100HV يشير إلى صلابة السطح للغسالات) ؛ 08F ، 08AI ، 10 ، 10F ، وما إلى ذلك مناسبة للغسالات المسطحة مع صلابة السطح حوالي 110HV ؛ 45 ، 50 ، 60 ، 70 من الصلب أو 65 مليون من الصلب مناسبة للغسالات المسطحة مع صلابة السطح 200 هراف أو حتى 300HV.

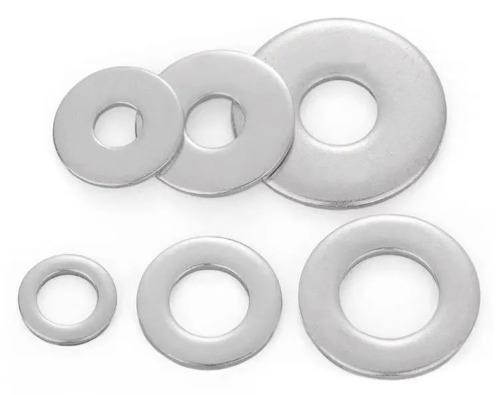

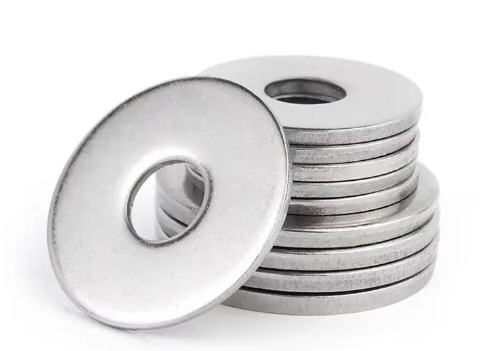

مادة الفولاذ المقاوم للصدأ

أكثرها شيوعًا هي 304 ، 304 (18 - 8) ، 316 ، 316L ، وما إلى ذلك. مزايا الفولاذ المقاوم للصدأ هي مقاومة التآكل ، ومقاومة الصدأ ، ودقة عالية ، وسطح أملس بدون نوبات ، ومتانة جيدة ، وليس من السهل كسرها ، وما إلى ذلك ، ولكن السعر باهظ الثمن نسبيًا.

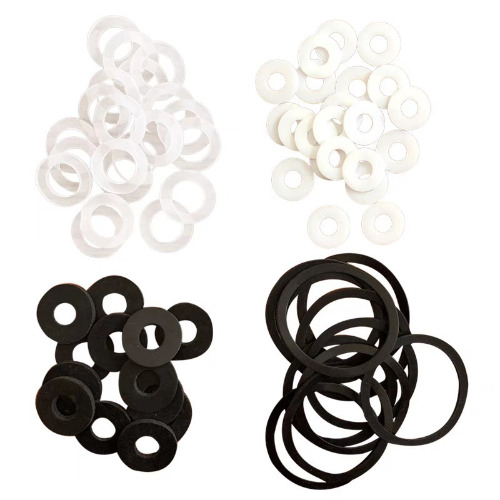

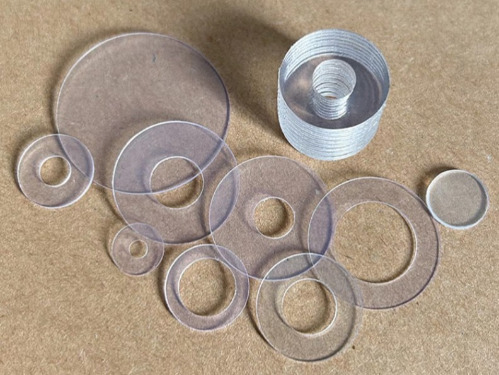

مادة بلاستيكية

تشمل المواد البلاستيكية الشائعة PA66 ، PA66 30 ٪ من الألياف الزجاجية ، PA66 50 ٪ من الألياف الزجاجية ، الكمبيوتر الشخصي ، PP ، PPS ، PVC ، PVDF ، إلخ في بعض المناسبات الخاصة ، يمكن أن تلعب دورًا وتأثيرًا لا يمكن أن يحل محل الصلب الكربوني والفولاذ المقاوم للصدأ.

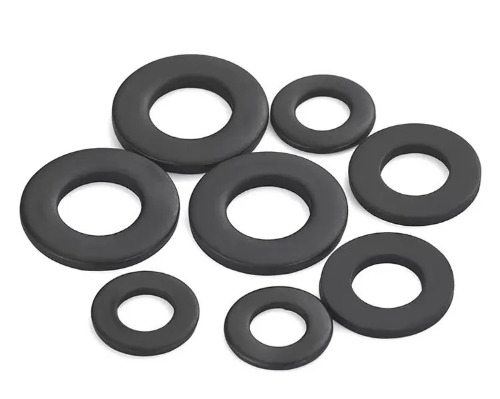

المواد المطاطية

مثل مطاط النتريل ، الفلوروروببر ، المطاط الكلوروبرن ، المطاط الستايرين-البوتاديين ، مطاط EPDM ، إلخ بعض المواد لديها بعض المقاومة الحمضية والقلوية ومقاومة الشيخوخة.

مواد أخرى

يمكن لبعض الشركات المصنعة أيضًا توفير منصات مسطحة مصنوعة من النحاس والألومنيوم والمواد الأخرى. على سبيل المثال ، تتمتع منصات النحاس بتوصيل حراري جيد ومقاومة للتآكل ، ومعامل الاحتكاك المنخفض ، وغالبًا ما يتم استخدامه في مناسبات عالية في درجة الحرارة والضغط العالي.

2.Precauters للاستخدام ‌

مواصفات التثبيت ‌: تأكد من أن الحشية المسطحة تتناسب بإحكام مع سطح التلامس لتجنب الإمالة أو الاختلال الذي يؤثر على تأثير الختم ‌.

التكيف البيئي ‌: يفضل الفولاذ المقاوم للصدأ في بيئات رطبة أو تآكل ، ويجب إيلاء الاهتمام إلى الختم والحفاظ على تمديد عمر الخدمة ‌.

‌ الفحص الجماعي ‌: بعد الاستخدام طويل الأجل ، من الضروري التحقق مما إذا كانت الحشية مشوهة أو تضررت ، واستبدالها في الوقت المناسب للحفاظ على موثوقية الاتصال ‌.

من خلال الانتقاء المعقول والاستخدام الموحد ، يمكن للحشيات المسطحة أن تحسن بشكل كبير من استقرار وسلامة الاتصالات الميكانيكية

باختصار ، تعد الحشيات المسطحة مكونًا ميكانيكيًا مهمًا ، يستخدم بشكل أساسي لحماية سطح الموصل ، وزيادة منطقة التلامس ومنع السحابات من التغلب. عند اختيار واستخدام حشيات مسطحة ، يجب تحديد موادها وحجمها واستخدامها وفقًا لمتطلبات الهندسة المحددة وسيناريوهات التطبيق.
